- 36C-Serie Monochrom FPD-Link III-Kamera
- FPD-Link III-Schnittstelle, PoE
- 1/2,9 inch Sony CMOS Pregius IMX297 Sensor
- 720×540 (0,4 MP), bis 120 fps
- Pixelgröße: H: 6,9 µm, V: 6,9 µm
- IP6K6 und IP6K7 Konform (ISO 20653)
- Global Shutter
- Triggereingaben
- Nur 36×36×60.3 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
| Allgemeines Verhalten | |
| Dynamikbereich | 10 bit |
| Auflösung | 720×540 (0,4 MP) |
| Bildrate | 120 fps |
| Ausgabeformat des Videos | 10-Bit Monochrome |
| Schutzart | |
| Schutzklasse | IP6K6 und IP6K7 |
| ISO-Norm | ISO 20653 |
| Schutz gegen Fremdkörper | 6K (staubdicht) |
| Schutz gegen Wasser | 6 (starkes Strahlwasser) |
| zusätzlicher Schutz vor Eindringen | 7 (zeitweiliges Untertauchen bis zu 1 m) |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS Pregius |
| Spezifikation des Sensors | Sony IMX297 |
| Shutter | Global |
| Format | 1/2,9 inch |
| Pixelgröße | H: 6,9 µm, V: 6,9 µm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | FPD-Link III, PoE |
| Versorgungsspannung | 27 VDC bis 10 VDC |
| Stromverbrauch | Ca. 110 mA @ 18 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 36 mm, B: 36 mm, L: 60,3 mm |
| Gewicht | 80 g |
| Anpassungen | |
| Shutter | 1 µs bis 1 s |
| Verstärkung | 0 dB bis 48 dB |
| Umgebung | |
| Temperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
Industrial Cameras: Spectral Sensitivity | | 1.30 | Nov. 2017 |
 |

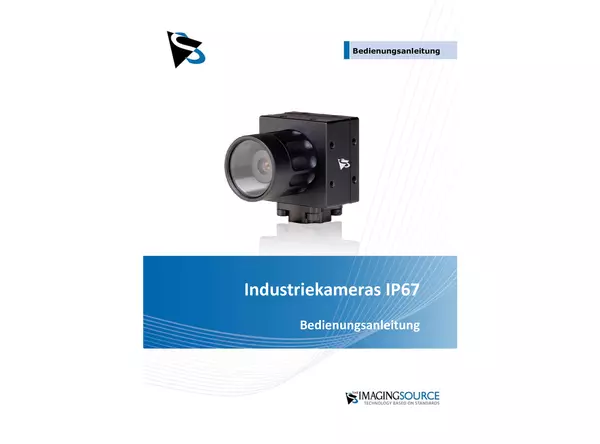

Produktverwendungshinweise IP67-Kameras | | 1.0 | Juni 2024 |
 |
