- 36S-Serie MIPI CSI-2-Farbkamera
- 22-Pin Raspberry Pi kompatibler Anschluss
- 1/2,8 inch Sony CMOS STARVIS IMX290 Sensor
- 1.920×1.080 (2,1 MP), bis 120 fps
- Pixelgröße: H: 2,9 µm, V: 2,9 µm
- Rolling Shutter
- Nur 30×30×6 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
| Allgemeines Verhalten | |
| Dynamikbereich | 12 bit |
| Auflösung | 1.920×1.080 (2,1 MP) |
| Bildrate | 120 fps |
| Ausgabeformat des Videos | 10-Bit Bayer (RG), 12-Bit Bayer (RG) |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS STARVIS |
| Spezifikation des Sensors | Sony IMX290 |
| Shutter | Rolling |
| Format | 1/2,8 inch |
| Pixelgröße | H: 2,9 µm, V: 2,9 µm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | 22-pin FFC connector |
| Versorgungsspannung | 3,15 VDC bis 3,45 VDC |
| Stromverbrauch | Ca. 190 mA @ 3,3 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 30 mm, B: 30 mm, L: 6 mm |
| Gewicht | 4 g |
| Anpassungen | |
| Shutter | 15 µs bis 1 s |
| Verstärkung | 0 dB bis 72 dB |
| Umgebung | |
| tc_temperature_operatingboard_brackets | -30 °C bis 85 °C |
| Temperatur (Lagerung) | -40 °C bis 85 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
Industrial Cameras: Spectral Sensitivity | | 1.30 | Nov. 2017 |
 |

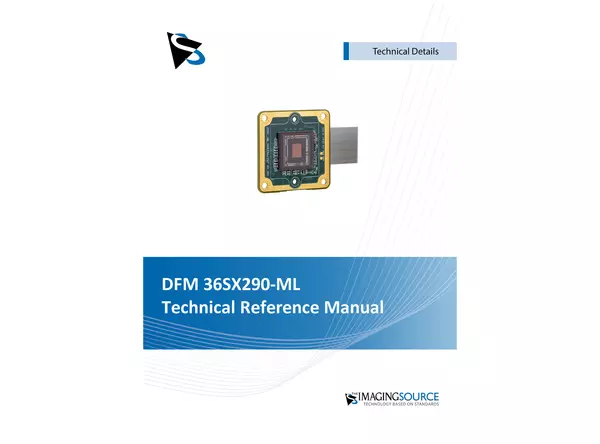

DFM 36SX290-ML Technical Reference Manual | neu | 1.2 | Dez. 2024 |
 |
