- 37U-Serie Farb-Platinenkamera
- USB 3.1-Schnittstelle
- 1/2,6 inch onsemi CMOS AR0234CS Sensor
- 1.920×1.200 (2,3 MP), bis 100 fps
- Pixelgröße: H: 3 µm, V: 3 µm
- Global Shutter
- Trigger- und I/O-Eingaben
- Nur 30×30×15 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 10 bit |
| Auflösung | 1.920×1.200 (2,3 MP) |
| Bildrate | 100 fps |
| Ausgabeformat des Videos | 8-Bit Bayer (GR), 10-Bit Bayer Packed (GR), 16-Bit Bayer (GR) |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS |
| Spezifikation des Sensors | onsemi AR0234CS |
| Shutter | Global |
| Format | 1/2,6 inch |
| Pixelgröße | H: 3 µm, V: 3 µm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | USB 3.1 |
| Versorgungsspannung | 4,75 VDC bis 5,25 VDC |
| Stromverbrauch | Ca. 270 mA @ 5 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 30 mm, B: 30 mm, L: 15 mm |
| Gewicht | 7 g |
| Anpassungen | |
| Shutter | 50 µs bis 0.25 s |
| Verstärkung | 0 dB bis 42,14 dB |
| Umgebung | |
| Temperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
DFM 37UR0234-ML Data Sheet | neu | 1.0 | Nov. 2024 |
 |

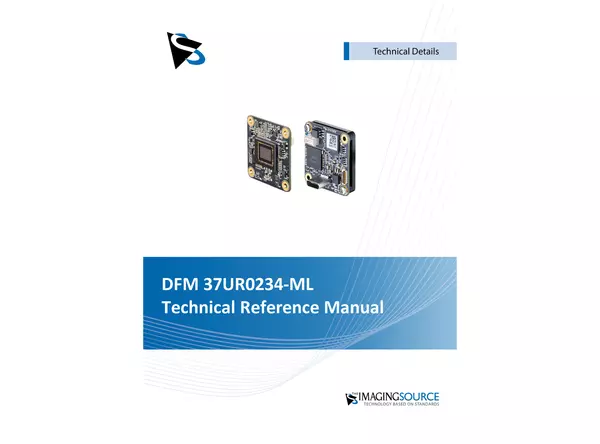

DFM 37UR0234-ML Technical Reference Manual | | 1.1 | Dez. 2023 |
 |
The Imaging Source Catalog | neu | 2010.07 | Okt. 2024 |
 |
Dimensional Diagrams 2.0 for all Industrial Board Cameras | | 2.0 | Okt. 2015 |
 |
Datasheet for onsemi AR0234CS CMOS Sensor | | 1.0 | Feb. 2023 |
 |
STEP File (dxm37ur0234ml) | neu | 1.0 | Nov. 2024 |
 |
GenTL Producer für GigE Vision Cameras (Windows / Linux) | | 1.3.1.860 |  |
Sept. 2024 |
 |
GenTL Producer für USB3 Vision Cameras (Windows / Linux) | | 1.3.1.501 | |
Sept. 2024 |
 |
GenTL Producer für Non-GenICam Cameras (BETA) | | 2.0.0.390 | |
März 2024 |
 |
Geräte-Treiber für USB 33U-, 37U-, 38U, 32U-Kameras und DFG/HDMI-Konverter | neu | 5.2.0.2768 | |
Nov. 2024 |
 |
IC Imaging Control 4 SDK (Windows / Linux) | | 1.2.0.2954 | |
Sept. 2024 |
 |
IC Imaging Control C++ Klassenbibliothek für C++ Projekte | | 3.5.7 | |
Dez. 2022 |
 |
IC Imaging Control .NET Component für C# and VB.NET Projekte | | 3.5.7 | |
Dez. 2022 |
 |
IC Imaging Control C Library | | 3.4.0.51 | |
Nov. 2017 |
 |
IC Barcode - 1D und 2D Barcodeleser für IC Imaging Control | | 1.1.0.704 | |
März 2021 |
 |
IC Barcode für Linux AMD64/x64 | | 1.1.0.703 |  |
März 2021 |
 |
IC Barcode für Linux ARM 64 Bit | | 1.1.0.703 | |
März 2021 |
 |
tiscamera Kamerbibliothek für Ubuntu 18.04 und 22.04 64 bit auf x64 Architektur | | 1.1.0.4139 | |
Apr. 2023 |
 |
tiscamera Kamerbibliothek für Ubuntu 20.04 64 bit auf x64 Architektur | | 1.1.0.4139 | |
Apr. 2023 |
 |
tiscamera Kamerbibliothek für ARM 64 Ubuntu 18.04 and 22.04 64 Bit | | 1.1.0.4139 | |
Apr. 2023 |
 |
tiscamera Kamerbibliothek für ARM 64 Ubuntu 20.04 64 Bit | | 1.1.0.4139 | |
Apr. 2023 |
 |
tiscamera Development Paket | | 1.1.0.4139 | |
Apr. 2023 |
 |
IC Capture - Bild-Akquisition | | 2.5.1557.4007 | |
Mai 2023 |
 |
IC Measure - Manuelles On-Screen-Vermessen und Bildakquise | | 4.0.0.219 | |
Mai 2024 |
 |
IC Measure für AMD 64 Linux | | 3.0.0.503 | |
Juni 2023 |
 |
IC Measure für ARM 64 Linux | | 3.0.0.503 | |
Juni 2023 |
 |
tcamdutils für Linux on x64 | | 1.0.0.560 | |
Juni 2022 |
 |
tcamdutils für Linux ARM64 | | 1.0.0.560 | |
Juni 2022 |
 |
tcamdutils-cuda GPU beschleunigte Bildverarbeitung auf NVIDIA® Tegra | | 1.2.0.397 | |
Juli 2022 |
 |
tcamtegrasrc für MIPI und FPD Link Kameras auf NVIDIA® Tegra | | 1.2.0.398 | |
Juli 2022 |
 |
tiscamera Linux 32 bit Kamerbibliothek tiscamera für ARMHF Architekturen | | 1.1.0.4139 | |
Apr. 2023 |
 |
tcamdutils 32 bit für Raspberry PI OS | | 1.0.0.560 | |
Juni 2022 |
 |
Raspberry PI GStreamer Modul für The Imaging Source MIPI Kameras | | 1.3.0.662 | |
Jan. 2023 |
 |
tcamprop für Raspberry PI OS | | 0.1.0 | |
März 2021 |
|
tiscamera Kamerbibliothek für Ubuntu 18.04 und 22.04 64 bit auf x64 Architektur | | 1.1.0.4139 | |
Apr. 2023 |
|
tiscamera Kamerbibliothek für Ubuntu 20.04 64 bit auf x64 Architektur | | 1.1.0.4139 | |
Apr. 2023 |
|
tiscamera Kamerbibliothek für ARM 64 Ubuntu 18.04 and 22.04 64 Bit | | 1.1.0.4139 | |
Apr. 2023 |
|
tiscamera Kamerbibliothek für ARM 64 Ubuntu 20.04 64 Bit | | 1.1.0.4139 | |
Apr. 2023 |
 |
TWAIN Source für IC Imaging Control | | 3.0.0.144 | |
Feb. 2021 |
 |
Cognex VisionPro AIK Plugin für IC Imaging Control | | 3.4.2.0 | |
Juli 2019 |
 |
LabVIEW Extension für IC Imaging Control | | 3.4.0.41 | |
Sept. 2019 |
 |
IC Matlab Plugin für Matlab ab Version R2013b. | | 3.4.0.58 | |
Nov. 2017 |
 |
IC NeuroCheck Treiber für NeuroCheck 6.2 | | 1.1.0.122 | |
Juni 2021 |
 |
IC Express - Hochgeschwindigkeits-Bildaufnahme und speichern der Bilder in einzelne Dateien | | 1.1.0.23 | |
Juli 2019 |
 |
Processor Idle State Manager | | 2.2.0.2 | |
März 2014 |
 |
Hotpixel-Korrektur | | 4.0. | |
Juli 2019 |
 |
IC Fullscreen Presenter - Videoanzeige auf dem kompletten Bildschirm | | 1.3.0.0 | |
Jan. 2023 |
 |
IC Line Profiler | | 1.1.0.9 | |
Aug. 2014 |
 |
Fußschalter Software für IC Capture | | 1.0.0.9 | |
Sept. 2014 |
 |
Demoimage für NVIDIA® Jetson Nano™ Development Kits | | 1.0.5 | |
Feb. 2022 |
 |
Demoimage für NVIDIA® Jetson Xavier NX™ Development Kits | | 1.0.5 | |
Feb. 2022 |
 |
Demoimage für Raspberry Pi 4 B Development Kits | | 1.0.0 | |
März 2021 |
