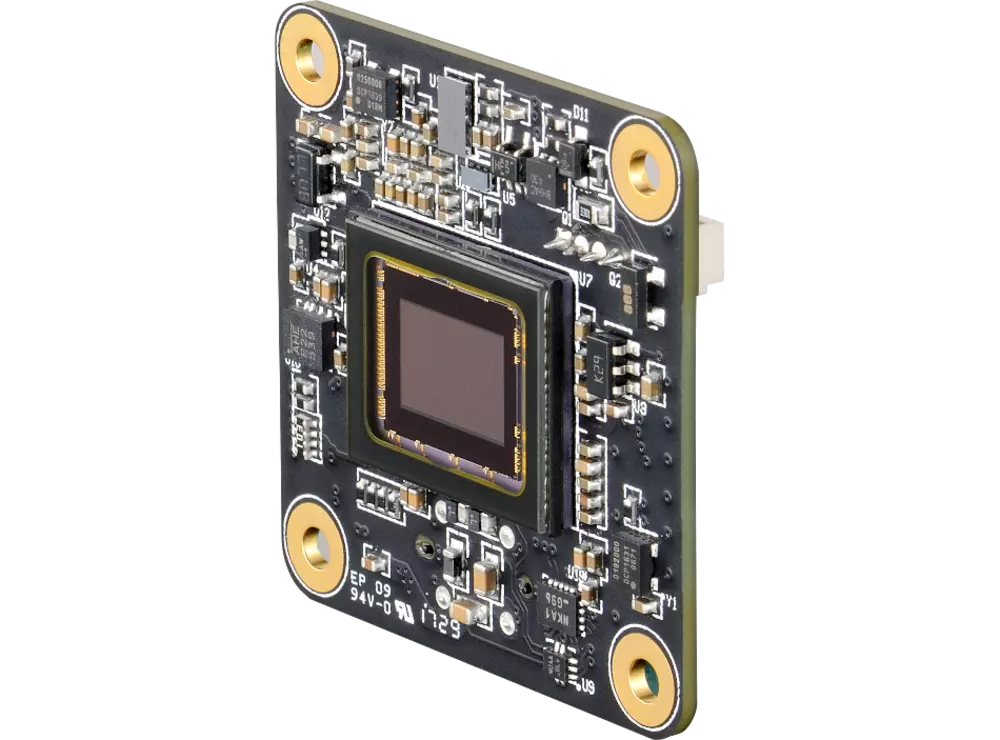

- 37U-Serie Farb-Platinenkamera
- USB 3.1-Schnittstelle, Power via USB
- 1/2,9 inch Sony CMOS Pregius IMX287 Sensor
- 720×540 (0,4 MP), bis 539 fps
- Pixelgröße: H: 6,9 µm, V: 6,9 µm
- Global Shutter
- Trigger- und I/O-Eingaben
- Nur 30×30×15 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 10 bit |
| Auflösung | 720×540 (0,4 MP) |
| Bildrate | 539 fps |
| Ausgabeformat des Videos | 8-Bit Bayer (RG), 12-Bit Bayer Packed (RG), 16-Bit Bayer (RG) |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS Pregius |
| Spezifikation des Sensors | Sony IMX287 |
| Shutter | Global |
| Format | 1/2,9 inch |
| Pixelgröße | H: 6,9 µm, V: 6,9 µm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | USB 3.1, Power via USB |
| Versorgungsspannung | 4,75 VDC bis 5,25 VDC |
| Stromverbrauch | Ca. 380 mA @ 5 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 30 mm, B: 30 mm, L: 15 mm |
| Gewicht | 7 g |
| Anpassungen | |
| Shutter | 1 µs bis 30 s |
| Verstärkung | 0 dB bis 48 dB |
| Umgebung | |
| Temperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
