- 37U-Serie Monochrome Platinenkamera
- USB 3.1-Schnittstelle
- 1/2,5 inch onsemi CMOS AR0521 Sensor
- 2.592×1.944 (5 MP), bis 60 fps
- Pixelgröße: H: 2,2 µm, V: 2,2 µm
- Rolling Shutter
- Trigger- und I/O-Eingaben
- Nur 30×30×15 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 12 bit |
| Auflösung | 2.592×1.944 (5 MP) |
| Bildrate | 60 fps |
| Ausgabeformat des Videos | 8-Bit Monochrome, 10-Bit Packed Monochrome, 16-Bit Monochrome |
| Schnittstelle (optisch) | |
| Sensortyp | CMOS |
| Spezifikation des Sensors | onsemi AR0521 |
| Shutter | Rolling |
| Format | 1/2,5 inch |
| Pixelgröße | H: 2,2 µm, V: 2,2 µm |
| Objektivanschluss | M12x0.5, optional |
| Schnittstelle (elektrisch) | |
| Schnittstelle | USB 3.1 |
| Versorgungsspannung | 4,75 VDC bis 5,25 VDC |
| Stromverbrauch | Ca. 310 mA @ 5 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 30 mm, B: 30 mm, L: 15 mm |
| Gewicht | 7 g |
| Anpassungen | |
| Shutter | 100 µs bis 30 s |
| Verstärkung | 0 dB bis 11,81 dB |
| Umgebung | |
| Temperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
DMM 37UR0521-ML Data Sheet | neu | 1.0 | Nov. 2024 |
 |

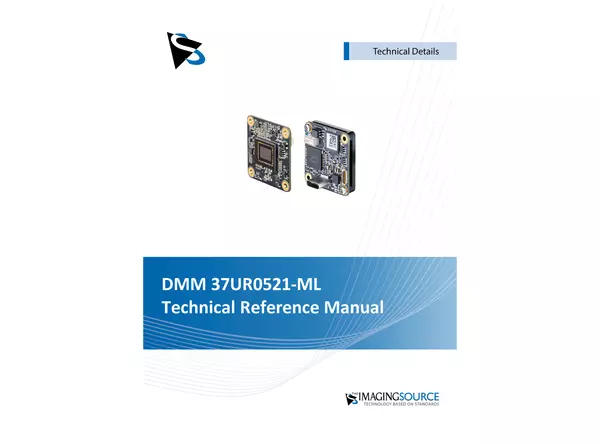

DMM 37UR0521-ML Technical Reference Manual | | 1.1 | Dez. 2023 |
 |
