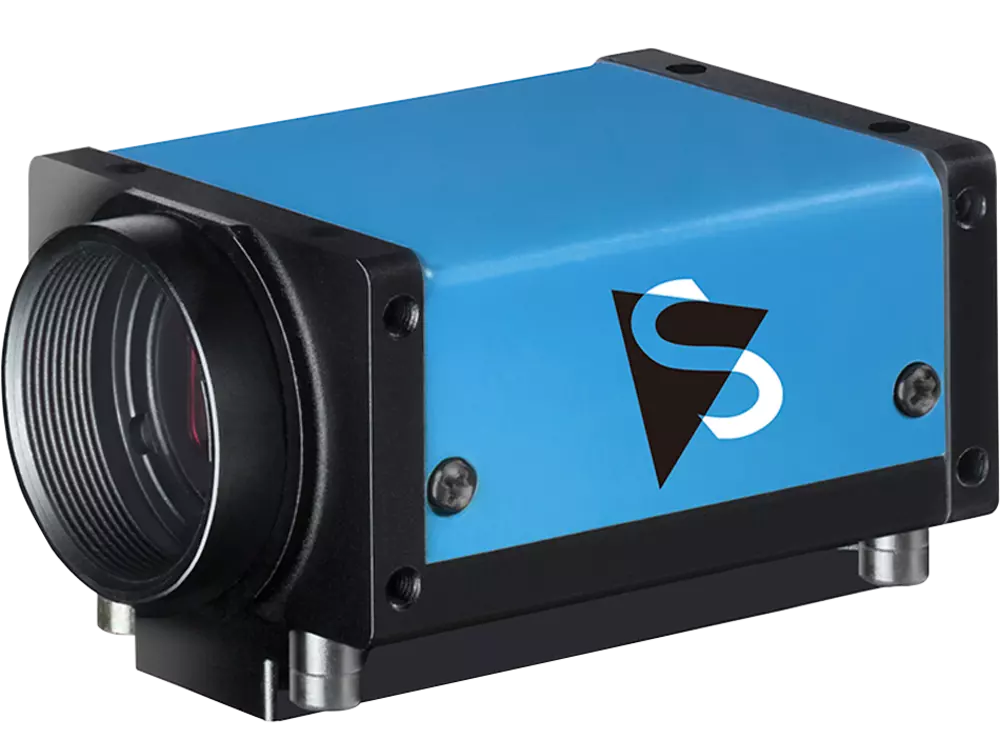

- 38U-Serie Farb-Industriekamera
- USB 3.1-Schnittstelle, PoE
- 1.1 inch Sony CMOS Pregius S IMX541 Sensor
- 4.504×4.504 (20,3 MP), bis 18 fps
- Pixelgröße: H: 2,74 µm, V: 2,74 µm
- Global Shutter
- Trigger- und I/O-Eingaben
- Nur 29×44×60 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 12 bit |
| Auflösung | 4.504×4.504 (20,3 MP) |
| Bildrate | 18 fps |
| Ausgabeformat des Videos | 8-Bit Monochrome, 8-Bit Bayer (RG), 12-Bit Bayer Packed (RG), 16-Bit Bayer (RG), RGB24, YUV 4:2:2, YUV 4:1:1 |
| Schnittstelle (optisch) | |
| IR-Sperrfilter | |
| Sensortyp | CMOS Pregius S |
| Spezifikation des Sensors | Sony IMX541 |
| Shutter | Global |
| Format | 1.1 inch |
| Pixelgröße | H: 2,74 µm, V: 2,74 µm |
| Objektivanschluss | C (CS optional) |
| Schnittstelle (elektrisch) | |
| Schnittstelle | USB 3.1, PoE |
| Versorgungsspannung | 4,75 VDC bis 5,25 VDC |
| Stromverbrauch | Ca. 880 mA @ 5 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 29 mm, B: 44 mm, L: 60 mm |
| Gewicht | 110 g |
| Anpassungen | |
| Shutter | 1 µs bis 4 s |
| Verstärkung | 0 dB bis 48 dB |
| Umgebung | |
| Gehäusetemperatur (Betrieb) | -5 °C bis 50 °C |
| Temperatur (Lagerung) | -20 °C bis 80 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
DFK 38UX541 Data Sheet | neu | 1.0 | Nov. 2024 |
 |
Produktverwendungshinweise Industriekameras | | 1.4 | Apr. 2024 |
 |
DFK 38UX541 Technical Reference Manual | | 1.1 | Aug. 2023 |
 |
The Imaging Source Catalog | | 2010.07 | Okt. 2024 |
 |
Dimensional Diagrams for 27, 33, 33e, 37, 38 Series | | 2.0 | Dez. 2017 |
 |
Datasheet for Sony IMX541-AAQJ CMOS Sensor | | 1.0 | März 2023 |
 |
STEP File DxK 38U CS-Mount (205-16-10) | | 1.0 | Jan. 2018 |
 |
STEP File DxK 38U C-Mount (205-16-12) | | 1.0 | Jan. 2018 |
 |
