- Z-Serie Farb-Zoomkamera
- GigE-Schnittstelle (RJ45)
- 1/1,8 inch Sony CMOS Pregius S IMX548 Sensor
- Motorzoom: 6,8 mm bis 136 mm
- 2.448×2.048 (5 MP), bis 24 fps
- Pixelgröße: H: 2,74 µm, V: 2,74 µm
- Global Shutter
- Trigger- und I/O-Eingaben
- Nur 71×71×147 mm
- Spezifikation
- Dokumentation
- Downloads
- Kabel
- Optik
| Allgemeines Verhalten | |
| Vision-Standard |  |
| Dynamikbereich | 12 bit |
| Auflösung | 2.448×2.048 (5 MP) |
| Bildrate | 24 fps |
| Ausgabeformat des Videos | 8-Bit Bayer (RG), 12-Bit Bayer Packed (RG), 16-Bit Bayer (RG), YUV 4:2:2, YUV 4:1:1, RGB24 |
| Schnittstelle (optisch) | |
| IR-Sperrfilter | (abnehmbar) |
| Sensortyp | CMOS Pregius S |
| Spezifikation des Sensors | Sony IMX548 |
| Shutter | Global |
| Format | 1/1,8 inch |
| Pixelgröße | H: 2,74 µm, V: 2,74 µm |
| Brennweite | 6,8 mm (wide) bis 136 mm (tele) |
| F-Stop | 1,5 (wide) bis 3,4 (tele) |
| MOD | 1 cm (wide) bis 90 cm (tele) |
| Fokus | automatisch und manuell |
| Blende | automatisch und manuell |
| Objektiv | integriert |
| Schnittstelle (elektrisch) | |
| Schnittstelle | Gigabit-Ethernet (RJ45) |
| Versorgungsspannung | 9 VDC bis 27 VDC oder POE: 48 VDC bis 56 VDC |
| Stromverbrauch | Ca. 400 mA @ 12 VDC |
| Steuerung der automatischen Blende | |
| Trigger | |
| I/O | |
| Schnittstelle (mechanisch) | |
| Abmessungen | H: 71 mm, B: 71 mm, L: 147 mm |
| Gewicht | 691 g |
| Anpassungen | |
| Shutter | 2 µs bis 30 s |
| Verstärkung | 0 dB bis 48 dB |
| Umgebung | |
| Gehäusetemperatur (Betrieb) | -5 °C bis 45 °C |
| Temperatur (Lagerung) | -20 °C bis 60 °C |
| Luftfeuchtigkeit (Betrieb) | 20 % bis 80 % (nicht kondensierend) |
| Luftfeuchtigkeit (Lagerung) | 20 % bis 95 % (nicht kondensierend) |
| Änderungen sind vorbehalten. | |
 |
Industrial Cameras: Spectral Sensitivity | | 1.30 | Nov. 2017 |
 |
Industrial Cameras: GigE Camera Start Up | | 1.0 | März 2018 |
 |
Datasheet for Sony IMX548-AAQJ CMOS Sensor | | 1.0 | März 2023 |
 |
STEP File DxK 39G-Z20 (251-18-0) | | 1.0 | Apr. 2019 |
 |
The Imaging Source Catalog | neu | 2010.07 | Okt. 2024 |
 |

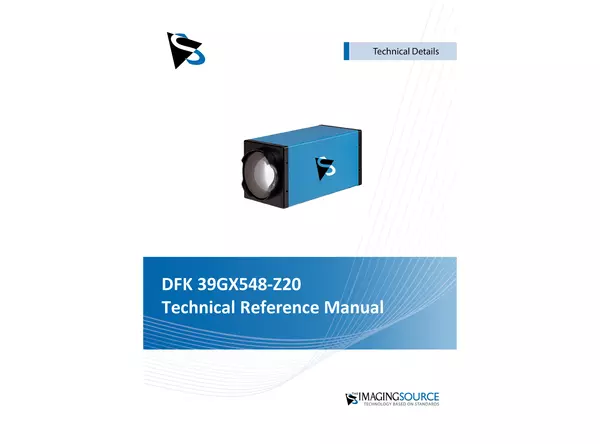

DFK 39GX548-Z20 Technical Reference Manual | | 1.2 | Dez. 2023 |
 |
